Příprava pro montáž

Ne jenom kvalitnímu návrhu kuchyně a kvalitní montáži ale i přípravě veškerých instalací v kuchyni se musí věnovat veliká pozornost. Doporučené umístění vody, elektřiny, plynu a odtahového potrubí naleznete v souboru instalační plán.

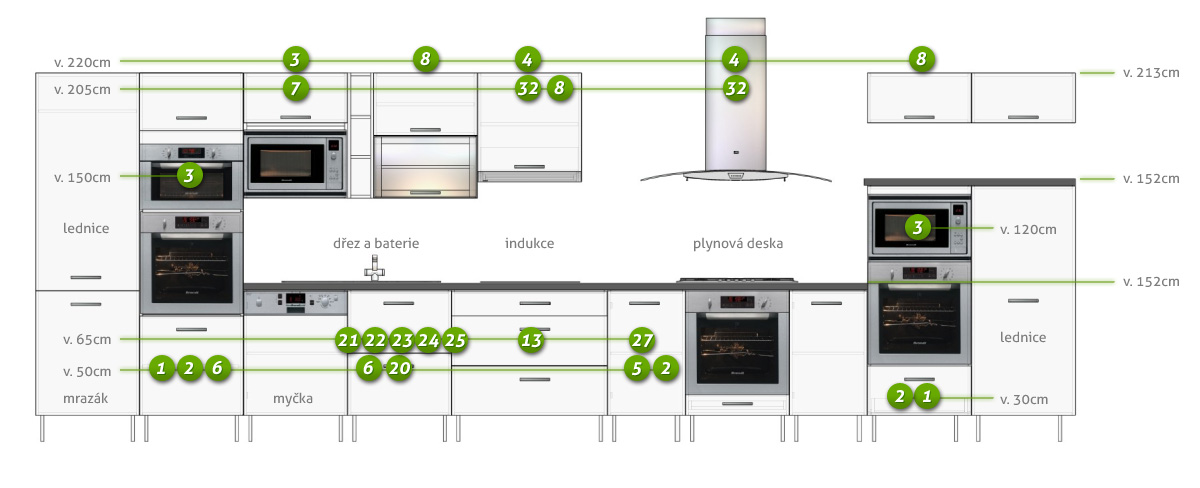

Doporučené provedení instalací pro montáž kuchyně

s pracovní deskou o výšce 91,5 cm - pro jiné výšky je nutné si výšky instalací upravit

 1.   elektrická zásuvka pro lednici

 2.   elektrická zásuvka pro trouby

 3.   elektrická zásuvka pro mikrovlnku

 4.   elektrická zásuvka pro odsavač

 5.   elektrická zásuvka pro plynovou varnou desku

 6.   elektrická zásuvka pro myčku

 7.   elektrický kabel 3x2,5 50cm ze zdi (mikrovlnka)

 8.   elektrický kabel 3x1,5 50cm ze zdi (zářivky, diody, odsavač)

 13.   věneček 380V 8 kW (případný el. kabel zakončit acidurkou)

 20.   odpad 50mm (hrdlo)

 21.   Voda teplá - rohový kohout 3/5" otočen nahoru (baterie)

 22.   voda studená - rohový kohout 3/5" nahoru (baterie)

 23.   voda studená - rohový kohout 3/5" otočená dolů (myčka, pračka, lednice)

 24.   voda studená - rohový kohout 1/2" otočený dolů (průtokový ohřívač)

 25.   pračkový sifon do zdi (myčka, pračka)

 27.   plyn - kulový ventil 1/2" s vnitřním závitem (minimální šířka skříňky 45cm)

 31.   odtah odsavače do 500 m3- flexi potrubí průměr 120mm!!! ze zdi nechat 1m flexi

 32.   odtah odsavače do 500 m3- flexi potrubí průměr 150mm!!! ze zdi nechat 1m flexi

Upozornění

za spotřebiči (trouba; myčka; lednice; mikrovlnka, která je až na zeď) nesmí být umístěny žádné instalace - nevešly by se tam. Žádné rozvody instalací nesmí vést v prostoru kotvení skříněk nebo spotřebičů z důvodu možného poškození rozvodů elektřiny nebo vody. Zásuvky do prostoru obkladu připravit tak, aby nebyly v kolizi s varnou deskou a dřezem do výšky 110cm (krabičky na zásuvky osadit do zdi napřesno až při montáži obkladů nebo po montáži zástěny.

V případě nejasností nás kontaktujte na studiu, nebo na telefonu 777 039 123. Dušan Pelc
